農村供水在線監測解決方案，可下載。

供水行業-農村供水解決方案.docx

一.農村供水水質監測特點

根據水利部農村水利水電司發布的村鎮供水工程技術規范（SL 310-2019）：

村鎮集中供水工程的消毒工藝選擇，應根據原水水質出水水質要求、消毒劑或原料來源方便程度、消毒劑運輸與儲存安全要求、消毒副產物、凈水處理工藝，以及供水規模、管網條件、管理?xiàng)l件等，參照相似條件水廠的運行經驗或通過試驗，經過技術經濟比較確定，并應符合下列規定:

1.宜優先選擇氯或二氧化氯消毒。pH值不超過8.0時，宜選擇氯消毒;pH值超過8.0或水源受到污染時，宜采用二氧化氯消毒。

2.單村供水工程，也可選擇臭氧、紫外線或其他消毒，但應有保持持續消毒的措施。原水水質略差時，可選擇臭氧消毒;水質良好時，可選擇紫外線消毒，宜采用臭氧或氯對管網每隔15~30d進行一次維護性消毒。

水廠的消毒劑設計投加量，應根據原水水質、管網長度和相似條件水廠的運行經驗或通過試驗確定，出廠水和管網末梢水微生物指標應符合GB5749的要求。

根據國家市場監督管理總局、國家標準化管理委員會于2022年3月15日發布生活飲用水衛生標準（GB 5749-2022）：

表1生活飲用水水質常規指標及限值

序號	指標	限制
1	總大腸菌群/（MPN/100mL或CFU/100mL）	不應檢出
2	大腸埃希氏菌/（MPN/100mL或CFU/100mL）	不應檢出
3	菌落總數/（MPN/mL或CFU/mL）	100
4	色度（鉑鉆色度單位）/度	15
5	渾濁度（散射渾濁度單位）/NTU	1
6	臭和味	無異臭、異味
7	肉眼可見物	無
8	PH	不小于6.5且不大于8.5
9	氯化物/（mg/L）	250
10	硫酸鹽/（mg/L）	250
11	總硬度（以CaCO計）/（mg/L）	1000
12	高錳酸鹽指數（以O(shè)計)/（mg/L)	450
13	氨（以N計）/（mg/L）	3

表2生活飲用水消毒劑常規指標及要求：

序號	指標	與水接觸時間/min	出廠水和末梢水限值/(mg/L)	出廠水余量/(mg/L)	末梢水余量/(mg/L.)
1	游離氯	≥30	≤2	≥0.3	≥0.05
2	總氯	≥120	≤3	≥0.5	≥0.05
3	臭氧	≥12	≤0.3	-	≥0.02 如采用其他協同消毒方式,消毒劑限值及余量應滿足相應要求
4	二氧化氯	≥30	≤0.8	≥0.1	≥0.02
采用液氯、次氯酸鈉、次氯酸鈣消毒方式時,應測定游離氣。采用氯胺消毒方式時,應測定總氯。采用臭氧消毒方式時,應測定臭氧。采用二氧化氯消毒方式時,應測定二氧化氣:采用二氧化氣與氣混合消毒劑發生器消毒方式時,應測定二氧化氯和游離氯。兩項指標均應滿足限值要求,至少一項指標應滿足余量要求。

根據指標要求農水供水水質監測參數應有：大腸桿菌、微生物、菌落總數、色度、濁度、氟化物、總硬度、高錳酸鹽指數、氨。以不同的消毒方式可選擇余氯、二氧化氯、臭氧。

二、建設方案設計

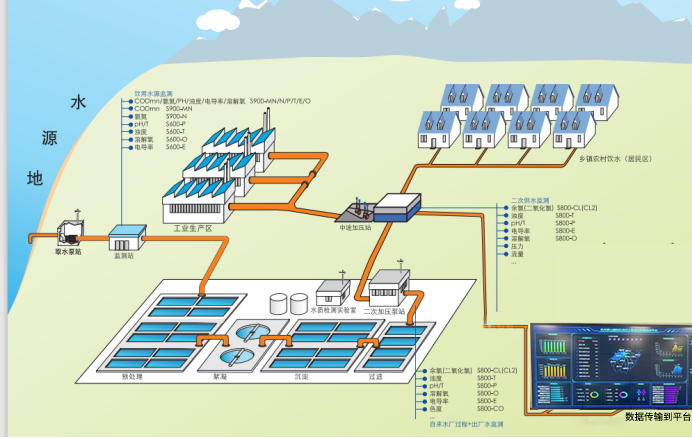

1. 系統框架圖

一站式鄉鎮、農村供水?dāng)?shù)字化解決方案設計基于物聯網理念，是以物聯網、云計算和地理空間信息平臺為技術支撐，通過對農村飲水安全信息的智能采集、智能處理和智能應用，在全市范圍內建成農村飲水安全管理信息采集監控系統和資源共享服務系統，通過對供水工程監測信息的自動采集和綜合分析，實現農村飲水安全監管的信息自動化，全面提升農村飲水安全監管水平和工作效率。

主要功能包括：一張圖、基礎信息、運行監控、水質監管、監督管理、精準扶貧、信息填報、統計分析等。系統由監控中心、傳輸單元、供水站點等組成，具備系統運行狀態監控、視頻監控、供水狀態監控、遠程控制、遠程操作等功能。

監測中心由系統服務器、工作站、打印機、太陽能供電、無線通信等組成。測控中心連接無線網絡，通過2G/3G/4G方式，將供水站與測控中心無線連接，完成水站數據采集及中心命令下發。測控中心還可通過Internet連接至云服務器，將匯總數據和實時數據提交到水務信息平臺，各級水務人員可通過平臺按權限查看農飲水信息，實現了省、市、縣各級水務部門的垂直管理。

供水站由測控柜（測控終端）、無線數據采集傳輸終端、水源井控制柜、變頻器控制柜、PLC控制柜、電源控制柜及相關供水設備、測量儀表等組成。供水站由測控終端采集供水設備和各測量儀表的各種運行信息，通過RTU上報測控中心；同時接收并執行測控中心下發的控制命令和任務。

2. 設備選型策略

（1）核心監測參數與設備對應

核心監測參數	設備名稱	設備原理
大腸桿菌	大腸桿菌在線分析儀	酶底物法
生物毒性	生物毒性在線分析儀	發光細菌法
色度	在線色度傳感器	雙波長可見光吸收法
濁度	在線濁度傳感器	散射光法
PH	在線PH傳感器	玻璃電極法
電導率	在線電導率傳感器	接觸式電極法
硬度	在線硬度傳感器/在線硬度分析儀	離子選擇法/比色滴定
氨氮	在線氨氮傳感器/在線氨氮分析儀/在線全光譜多參數傳感器/便攜式多參數分析儀	離子選擇法/水楊酸法/全光譜法/光電比色法
硝氮	在線光學硝氮傳感器	雙波長可見光吸收法
高錳酸鹽指數	在線高錳酸鹽指數分析儀/在線全光譜多參數傳感器/便攜式多參數分析儀	高錳酸鉀氧化法/全光譜法/光電比色法
余氯	在線余氯傳感器/在線余氯分析儀/便攜式多參數分析儀	恒壓法/DPD吸光度法/光電比色法
二氧化氯	在線二氧化氯傳感器/便攜式多參數分析儀	恒壓法/光電比色法
臭氧	在線臭氧傳感器	恒壓法
流量	電磁流量計	法拉第電磁感應
水位	超聲波液位計	超聲波
泥位高度	污泥界面儀	超聲波

（2）設備類型選擇

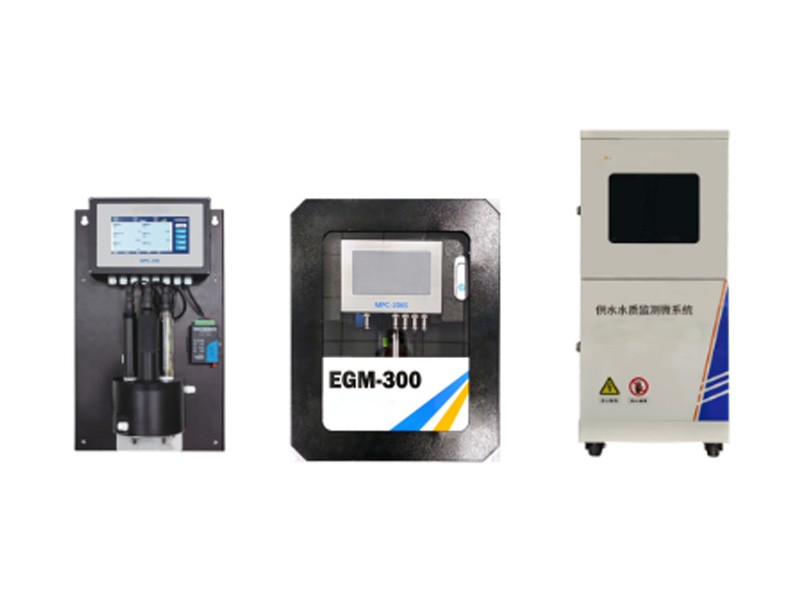

集成產品：

供水水質監測微系統

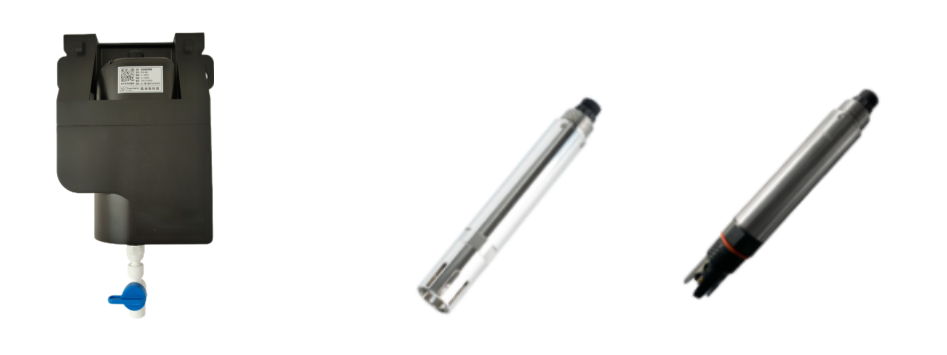

傳感器類產品：

低濁傳感器 PH傳感器余氯傳感器

流量計、噪聲、顆粒度監測：

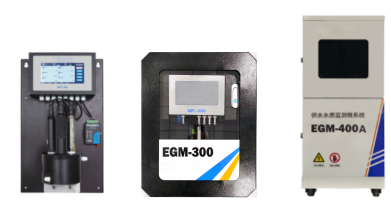

三、產品介紹

1. 技術參數

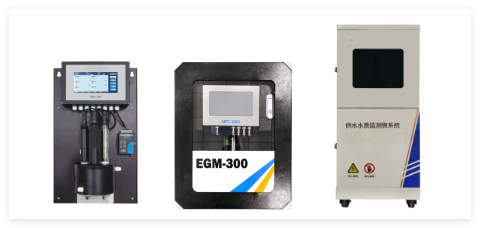

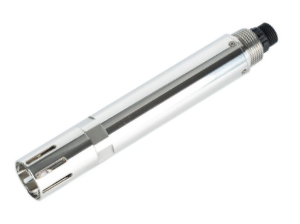

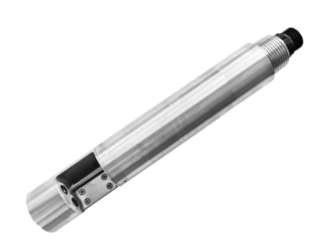

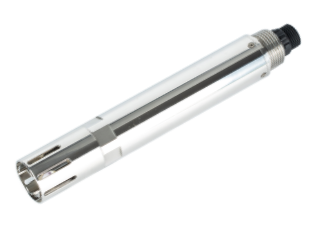

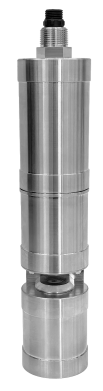

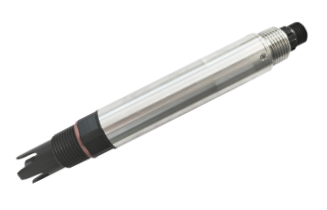

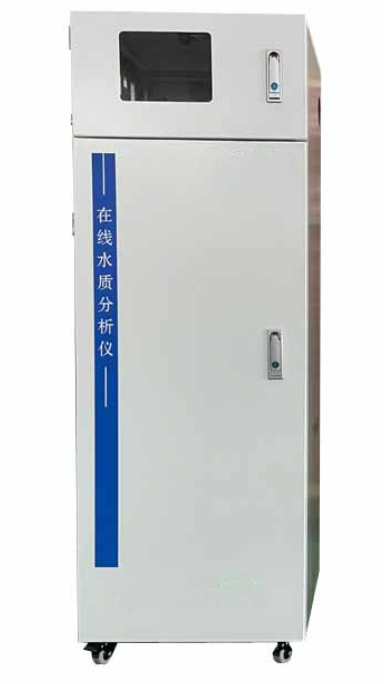

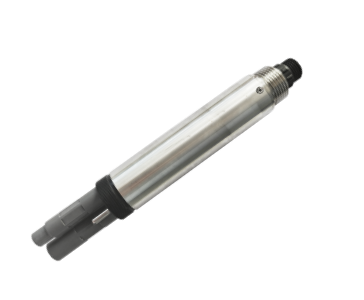

設備名稱	監測參數	圖片示例
大腸桿菌在線分析儀	原理：酶底物法量程：0-100MPN/100mL 精度：±10%
生物毒性在線分析儀	原理：發光細菌法量程：0-100%抑制率精度：±10%
在線色度傳感器	原理：雙波長可見光吸收法量程：0～500Hazen 精度：讀數的±5%
在線濁度傳感器	原理：光散射量程：0~10.000NTU 精度：±2%或±0.02NTU以大為準；±0.3℃
在線PH傳感器	原理：玻璃電極法量程：0-14 pH 精度：±0.1 pH
在線電導率傳感器	原理：接觸式電極法量程：0～5000 μS/cm 精度：讀數的±1%
在線硬度傳感器	原理：離子選擇法量程：0～1000.0mg/L 精度：讀數的±10%
在線硬度分析儀	原理：比色滴定量程：50～500ppm 精度：上限值的±5%
在線氨氮傳感器	原理：離子選擇電極法量程：0～100.00 mg/L 精度：讀數的±10%或±1 mg/L 以大者為準
在線氨氮分析儀	原理：水楊酸分光光度法量程：0～150.00mg/L 精度：濃度＜2mg/L，±0.2mg/L；濃度≥2mg/L，≤10%
在線光學硝氮傳感器	原理：雙波長紫外吸收法量程：0～20.0 mg/L 精度：讀數的±5%
在線高錳酸鹽指數分析儀	原理：高錳酸鉀氧化法量程：0.0～20.00mg/L 精度：±10%
在線余氯傳感器	原理：恒壓法量程：0～2.000mg/L 精度：讀數的±5%/±0.05mg/L
在線余氯分析儀	原理：DPD吸光度法量程：0-5.000mg/L 精度：±0.1 mg/L
在線二氧化氯傳感器	原理：恒壓法量程：0-2.000mg/L 精度：讀數的±5%/±0.05mg/L
在線臭氧傳感器	原理：恒壓法量程：0-2.000mg/L 精度：讀數的±5%/±0.05mg/L
供水水質微站系統	集成PH、電導率、濁度、余氯等傳感器
在線全光譜多參數傳感器	原理：全光譜吸收法量程： COD：0～200mg/Lequiv. KHP；色度：0～500Hazen；TOC：0～150mg/L；濁度：0～400NTU；BOD：0～150mg/L；UV254：0～1.5AU； TP：0～15mg/L；TN：0～100mg/L；NHN：0～80mg/L；硝酸鹽：0～15mg/L；亞硝酸鹽：0～10mg/L；CODMn：0～100mg/L 精度：±5%F.S.
便攜式多參數分析儀	檢測參數：COD、高錳酸鹽指數、氨氮、總磷、總氮、硝酸鹽氮、亞硝酸鹽氮、磷酸鹽、硫酸鹽、亞硫酸鹽、硫化物、余氯、重金屬（銅鎳鋅錳）等工作波長范圍：420nm 520nm，580nm，610nm；波長半寬度：5±2（nm）；儀器的檢測范圍：吸光度值0.000-3.000；光源燈：冷光源；分辨率：0.001；
手持式多參數檢測儀	顯示：3.3 英寸單色液晶顯示屏外形尺寸：200mm101mm36mm 防護等級：IP67

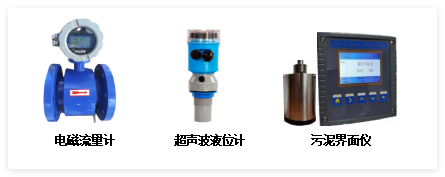

電磁流量計	口徑：DN15-DN300 內襯：四氟壓力：1.6Mpa 電極：316L
超聲波液位計	量程：0-10m 發射角：<6~15° 分辨率：1mm 準確度：±0.2%F.S
污泥界面儀	測量范圍：0.3～10m；分辨率：0.007m；基本誤差：±0.5%F.S；
