城鎮污水處理廠排口監測方案

管網和污水-城鎮污水處理廠排口監測場景解決方案.docx

一、城鎮污水處理廠排口監測特點

城鎮污水處理廠排口監測兼具技術密集、法規驅動和動態管理的特點，需通過“精準監測+智能管控+協同治理”實現穩定達標，最終服務于水環境質量改善的目標。未來，隨著技術迭代和監管趨嚴，監測將向更高精度、更低成本和更強預警能力方向發展。

1. 監測參數全面性

包括化學需氧量（COD）、氨氮（NH?-N）、總磷（TP）、總氮（TN）、pH值等，這些是衡量污水處理效果的核心參數。

2. 實時性與連續性

在線監測系統：多數污水處理廠配備24小時在線監測設備，實時傳輸數據至環保監管平臺，確保異常情況及時預警。

數據頻率高：關鍵參通常每分鐘或每小時采集一次，形成連續數據流，避免傳統人工采樣的時間盲區。

3. 嚴格的標準與法規約束

達標排放：需符合《城鎮污水處理廠污染物排放標準》（GB 18918-2002）及地方標準（如“準Ⅳ類水”等更嚴要求）。

動態調整：部分地區實施季節性差異化標準（如冬季低溫對脫氮效果的影響），監測需適應動態限值。

法律責任：數據作為執法依據，超標排放可能面臨罰款、限產甚至關停。

4. 技術與設備的復雜性

多技術集成：采用光譜分析、電化學傳感器、物聯網（IoT）等多種技術手段，結合實驗室手工比對確保準確性。

抗干擾設計：排口環境復雜（如水流波動、雜質干擾），設備需具備自動清洗、校準和故障診斷功能。

智能化趨勢：結合AI算法預測水質變化，優化工藝調控，減少超標風險。

5. 數據管理與透明度

多級監管：數據同步至企業、環保部門及公眾平臺（如“全國污染源監測信息共享系統”），接受多方監督。

可追溯性：監測數據需長期存儲（通常≥3年），支持歷史回溯和合規審計。

公開透明：部分城市要求實時公開排口數據，增強公眾參與感。

6. 影響因素多樣性

進水波動：雨季合流制管網溢流、工業廢水沖擊負荷等導致進水水質突變，影響出水穩定性。

工藝差異性：不同工藝（如A2/O、MBR、人工濕地）對污染物去除效率不同，監測需針對性調整。

季節性變化：溫度變化影響微生物活性（如冬季脫氮效率下降），需加強相關指標監控。

7. 應急與風險管理

預警機制：設置閾值報警（如COD瞬時超標），聯動應急處理設施（如調節池、活性炭投加）。

溯源能力：通過水質指紋、大數據分析追蹤污染來源，快速定位上游違規排放。

應急預案：針對設備故障、自然災害等制定備用監測方案（如移動監測車、第三方檢測）。

8. 經濟與運維成本

設備投入高：在線監測系統建設及維護費用較高，小型處理廠可能面臨資金壓力。

專業化運維：需定期校準、更換耗材（如試劑、傳感器），依賴專業技術團隊支持。

二、建設方案設計

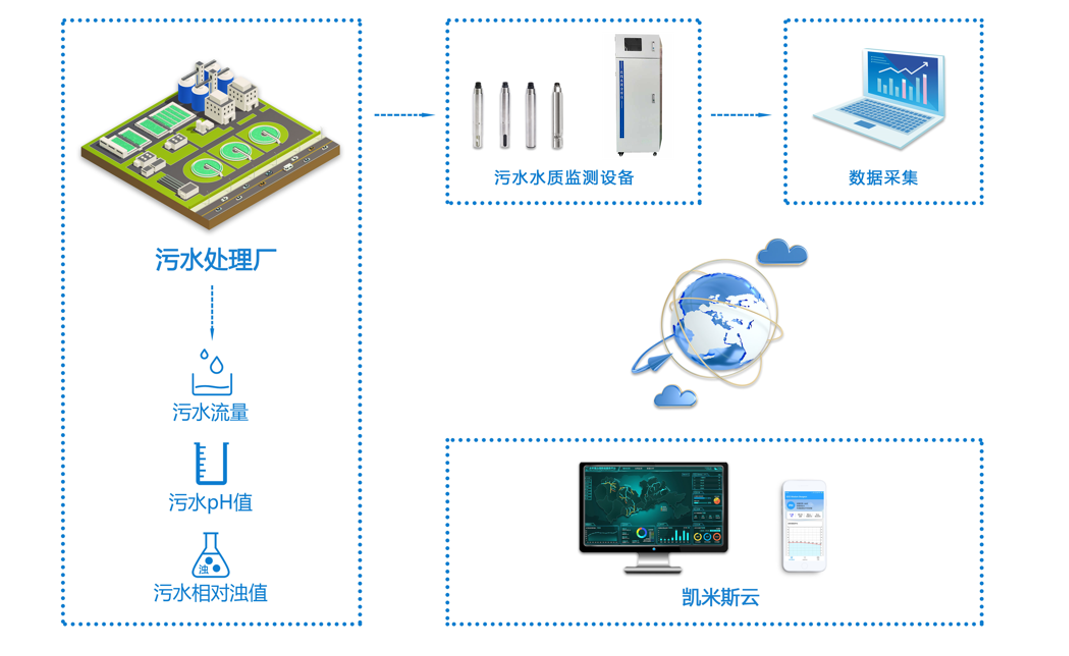

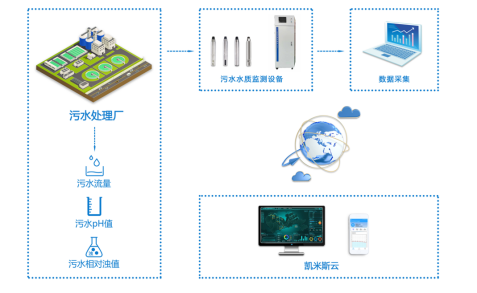

1、系統框架圖

（1）建立全覆蓋物聯網監測監控體系，快速感知

在重點排水管網關鍵節點、雨水排水口、污水排放口等排水設施布設流量、水質監測設備，同時，建設完善重點雨水排口的視頻感知傳輸體系，實時監控非法偷等排視頻信息并取證，實現所有信息快速感知、實時掌握運行情況。

(2)構建污水在線監測數據分析云平臺并持續運行，對監測數據進行分析，優化布點方案、提高監測數據的有效性和質量。

(3)構建一體化管控平臺，建立科學的分析工具，對項目范圍內的排水系統進行持續管控，及時評估，執行有效的提質增效方案措施。

2. 設備選型策略

（1）核心監測參數：

核心監測參數	設備名稱	設備原理
PH	在線PH傳感器	玻璃電極法
化學需氧量COD	在線COD傳感器/在線COD分析儀/在線全光譜多參數傳感器/便攜式多參數分析儀	雙波長紫外吸收法/重鉻酸鹽法//全光譜法/光電比色法
氨氮	在線氨氮傳感器/在線氨氮分析儀/在線全光譜多參數傳感器/便攜式多參數分析儀	離子選擇法/水楊酸法/全光譜法/光電比色法
總磷	在線總磷分析儀/在線全光譜多參數傳感器/便攜式多參數分析儀	鉬酸銨分光光度法/全光譜法/光電比色法
總氮	在線總氮分析儀/在線全光譜多參數傳感器/便攜式多參數分析儀	過硫酸鉀消解-紫外分光光度法/全光譜法/光電比色法
流量	超聲波明渠流量計	超聲波法

（2）設備類型選擇

傳感器類：

、

PH傳感器 COD傳感器氨氮傳感器全光譜傳感器

化學分析儀：

在線COD/氨氮/總磷/總氮分析儀

流量計：

超聲波明渠流量計

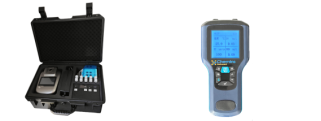

便攜式：

三、產品介紹

三.1. 技術參數

設備名稱	監測參數	圖片示例
在線全光譜多參數傳感器	原理：全光譜吸收法量程： COD：0～200mg/Lequiv. KHP；色度：0～500Hazen；TOC：0～150mg/L；濁度：0～400NTU；BOD：0～150mg/L； UV254：0～1.5AU；TP：0～15mg/L；TN：0～100mg/L；NHN：0～80mg/L；硝酸鹽：0～15mg/L；亞硝酸鹽：0～10mg/L；CODMn：0～100mg/L 精度：±5%F.S.
在線PH傳感器	原理：玻璃電極法量程：0-14 pH 精度：±0.1 pH
在線COD傳感器	原理：雙波長紫外吸收法量程：0～500.0 mg/L 精度：讀數的±5%
在線氨氮傳感器	原理：離子選擇電極法量程：0～100.00 mg/L 精度：讀數的±10%或±1 mg/L 以大者為準
在線COD分析儀	原理：重鉻酸鹽法量程：0.0～2000.00mg/L 精度：水樣濃度≥50mg/L，10%；水樣濃度＜50mg/L，5mg/L
在線氨氮分析儀	原理：水楊酸分光光度法量程：0～150.00mg/L 精度：濃度＜2mg/L，±0.2mg/L；濃度≥2mg/L，≤10%
在線總磷分析儀	原理：鉬酸銨分光光度法量程：.0～10.0/20.0mg/L 精度：±10%
在線總氮分析儀	原理：過硫酸鉀消解-紫外分光光度法量程：0.0～50.0/200.0mg/L 精度：±10%
數采儀	動態管控：實時獲取前端在線監測設備運行狀態、工作參數、監測數據；遠程升級：聯網狀態下可遠程升級，調試維護更簡單；遠程調試：遠程分析問題，進行調試；超標監控：污染物超標觸發留樣、報警、閥門控制；巡檢記錄：運維巡檢一鍵提交巡檢日志，高效快捷；
超聲波明渠流量計	瞬時流量范圍：0~93m3/s(與確定量程配用堰槽規格有關) 累計流量范圍：9999999m3 (km3) 流量精度：±5%（擴散段無阻礙流精度優于1%）
便攜式多參數分析儀	檢測參數：COD、高錳酸鹽指數、氨氮、總磷、總氮、硝酸鹽氮、亞硝酸鹽氮、磷酸鹽、硫酸鹽、亞硫酸鹽、硫化物、余氯、重金屬（銅鎳鋅錳）等工作波長范圍：420nm 520nm，580nm，610nm；波長半寬度：5±2（nm）；儀器的檢測范圍：吸光度值0.000-3.000；光源燈：冷光源；分辨率：0.001；
手持式多參數檢測儀	顯示：3.3 英寸單色液晶顯示屏外形尺寸：200mm101mm36mm 防護等級：IP67
