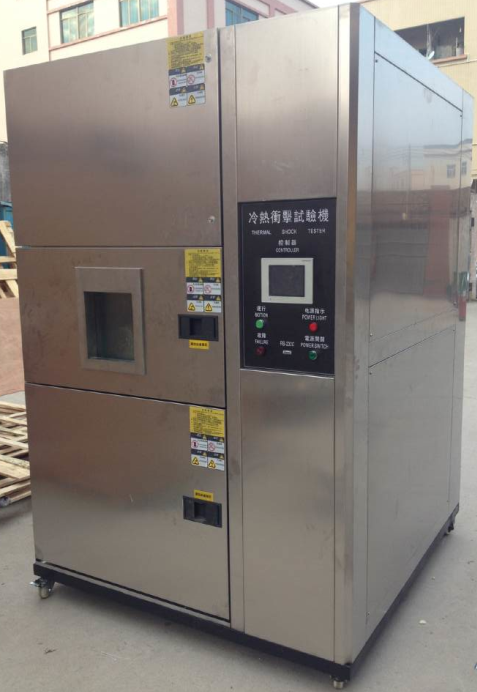

一、JC-L型三箱式冷熱沖擊箱產品簡介：
這些年，冷熱沖擊試驗箱已初步從較為成熟的數據狀況向知識狀況展開，使其適用的公司更廣，當時遍及使用于工業自動化領域的智能儀表將迎來很大的展開空間。
跟著電力、通訊、煤礦、航空、質檢、科研、高校等職業對環境試驗設備需要量的逐漸增加，我國冷熱沖擊試驗箱不管從數目上、質量上都滿意了各職業的展開，并帶動了儀器儀表、機械職業的展開。對于此類現象，業界人士對冷熱沖擊試驗機職業做了以下分析：
首先是大家對需要的改變：一方面，節能降耗、削減排放和低碳經濟變成我國的國策，出現了一批高速展開的新型產業。21世紀是經濟迸發的工業時代，越來越多的產品被搬進了實驗室。
然后即是業界廠家競賽的改變：世界經濟全球化導致國內商場競賽更為劇烈，我國商場變成全球矚目的熱門，國外有名的冷熱沖擊試驗機公司紛紛加大出售力度，投入辦法從簡略的發賣到代工，從獨資出產到樹立研制中心，本鄉化不時深化，加強了競賽力，國內公司的競賽優勢在逐漸消弭。
最終即是技術的改變。這些年，冷熱沖擊試驗箱已初步從較為成熟的數據狀況向知識狀況展開，使其適用的公司更廣，當時遍及使用于工業自動化領域的智能儀表將迎來很大的展開空間。
當時，冷熱沖擊試驗機職業的需要商場在悄然改變，這些局勢在給環境試驗設備職業帶來很多出售外，也提出了新的應戰，環試職業不僅要保持著步步為營的氣勢，還要適應新的展開趨勢，只要不時的研制推出新產品，才干獲得更快的展開。
二、JC-L型三箱式冷熱沖擊箱設備簡介：
冷熱沖擊試驗箱即溫度沖擊試驗箱、高低溫沖擊試驗箱，主要是針對于電工、電子產品，以及其原器件，及其它材料在溫度急劇變化的環境下貯存、運輸、使用時的適應性試驗。主要用于對產品按照國家軍用標準要求或用戶自定要求，在高溫與低溫瞬間變化條件下，對產品的物理以及其他相關特性進行環境模擬測試，測試后，通過檢測，來判斷產品的性能，是否仍然能夠符合預定要求，以便供產品設計、改進、鑒定及出廠檢驗用

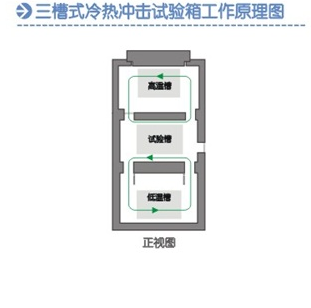

三、JC-L型三箱式冷熱沖擊箱結構簡介：
1、試驗箱構造方式：試驗箱采用整體式組合構造方式，既試驗箱由位于上部的高溫試驗箱，位于下部的低溫試驗箱體、位于后部的制冷機組柜和位于左側后板上的電器控制柜(系統)所組成。此方式箱體占空中積小、構造緊湊、外形美觀，制冷機組置于獨立的機組箱體內，以減少制冷機組運轉時的震動、噪聲對試驗箱的影響，同時便于機組的裝置和維修，電器控制面板置于試驗箱的左側板上以便于運轉操作
2、箱體外壁材料：優質碳素鋼板，外表作靜電彩色噴塑處置
or：優質201不銹鋼
3、高低溫沖擊試驗箱保溫材料：聚氨酯or優質超細玻璃纖維棉
4、箱體內壁材料：優質SUS304不銹鋼板，耐腐蝕、易清洗
5、制冷系統：法國泰康全封閉式壓縮機，復疊制冷
制冷劑：環保冷媒：復疊二級，R-23
6、噪音：≤65（dB）
8、察看窗：在上箱體(高溫箱)大門上開一個350×250ｍｍ電熱鍍膜防潮隔溫察看窗
9、樣品架承重：≥30Kg
4、10、款式選擇：
四、JC-L型三箱式冷熱沖擊箱產品參數 | |
高低溫沖擊試驗箱溫度恢復時間 | ≤5min |
樣品測試有效尺寸 高*寬*深 | 600×500×500mm |
外部尺寸高*寬*深 | 2050*1480*1790mm |
電源 | 380V±38V 50Hz±1Hz |
功率 | 18KW |
負載 | ≤20kg |
沖擊溫度范圍：-60℃~150℃ | |
試驗方式：氣動風門切換，換氣時 | |
沖擊恢復時間：≤5min；風門切換時間：3S內 | |
溫度范圍：高溫箱：RT～180℃、低溫箱：RT~-70℃ | |
溫度誤差：±3℃；溫度波動度：±1℃ | |
降溫速率：從常溫～-55℃≤80min;(全程平均) | |
升溫速率：從常溫～180℃≤35min;(全程平均) | |
預冷溫度：≤-70℃；(過冷度≤-5℃) | |
沖擊溫度：150℃～-60℃ | |
| |
五、JC-L型三箱式冷熱沖擊箱執行與滿足標準： 1、GB/T2423.1-2001低溫試驗方法； 2、GB/T2423.2-2001； 3、GB/T2423.22-1989溫度變化試驗N； 4. 國軍標GJB150.3-86； 5. 國軍標GJB150.4-86； 6. 國軍標GJB150.5-86； 7、GJB150.5-86溫度沖擊試驗； 8、GJB360.7-87溫度沖擊試驗； 9、GJB367.2-87 405溫度沖擊試驗； 10、SJ/T10187-91Y73系列溫度變化試驗箱——一箱式； 11、SJ/T10186-91Y73系列溫度變化試驗箱——二箱式； 12、滿足標準IEC68-2-14_試驗方法N_溫度變化； 13、GB/T 2424.13-2002試驗方法溫度變化試驗導則； 14、GB/T 2423.22-2002溫度變化； 15 QC/T17-92汽車零部件耐候性試驗一般規則； 16、EIA 364-32熱沖擊（溫度循環）測試程序的電連接器和插座的環境影響評估 | ||
六、JC-L型三箱式冷熱沖擊箱制冷系統 | ||
1. 工作方式 2. 冷凝方式 3. 制冷壓縮機 4. 蒸發器 5. 節流裝置 6. 蒸發冷凝器 7. 制冷機控制方式 8. 制冷系統工況數字顯示 9. 制冷劑 10. 其他 | 高效率省電型超低溫冷凍系統(風冷式散熱方式) 風冷 法國泰康大馬力機械壓縮機 翅片式換熱器（兼做除濕器） 電子膨脹閥 釬焊板式換熱器 控制系統根據試驗條件自動調節制冷機運行最佳節能工況 壓縮機回氣冷卻回路 能量調節回路 蒸發壓力調節閥 控制器數字顯示制冷系統高、低壓壓力、排氣溫度和壓縮機運行電 流 R404a / R23（臭氧耗損指數均為0） 主要部件均采用國際優質品牌產品 冷卻水過濾器( 用戶現場安裝) | |
七、JC-L型三箱式冷熱沖擊箱加熱系統 | ||
3.1 加熱器 | 鎳鉻合金電熱絲式加熱器 加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器） | |
八、JC-L型三箱式冷熱沖擊箱電氣控制系統 | ||

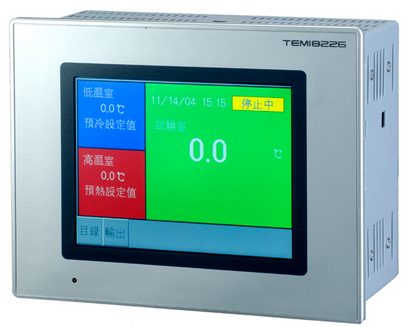

8.1. 控制器型號 | 韓國 TIMI8226 | |
該產品采用計算機技術、先進的PID控制方法對環境溫度進行測量和控制，并可以與冷熱沖擊試驗設備配套使用。 ★顯示和控制界面直觀清晰，輕觸式選擇菜單，簡單易用，性能穩定可靠。 ★高效，程序控制靈活，給用戶帶來性能穩定，控制靈活，性價比高的高端產品。 | ||
技術指標： 1. 5.7吋彩色觸摸屏 2. 控制方式：程序 3. 傳感器類型：PT100傳感器輸入 4. 輸出方式：PID 控制輸出；(4-20mA)模擬電路輸出 ；8路開關信號輔助輸入；（基本配置10個繼電器，可選配20個繼電器） 5. 溫度測量范圍：-200.00℃--300.00℃，誤差±0.2℃； 6. 7. 第1類是2ZONE，可編輯120個程序，每個程序只有2段 8. 第2類是3ZONE，可編輯120個程序，每個程序只有3段 9. 第3類是STEP， 可編輯120個程序，每個程序最多20段 10. 7. 3ZONE有節能功能； 8. 中英文可切換； 9. 電源：額定電壓：85-265V AC，50/60Hz， 鋰電池至少使用10年，耐壓2000V AC/1分鐘； 規格： 外型尺寸：184×144×94(mm)(長×寬×深) 安裝開孔尺寸：173×133(mm) (長×寬) TFT分辨率：640×480 64k色 | ||
設定范圍 | 程序可鏈接（鏈接程序序號可選擇） 溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃) | |
顯示分辨率
| 溫度：0.01℃ 時間：0.01min | |
輸入 通訊功能（選購） 曲線記錄功能 | 熱電偶 RS-232 轉換器 具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為350 天(當采樣周期為1.5min 時) | |
8. 2大門 | 鉸鏈門，門鉸在箱體左側（面向箱體正面時） 門上配電熱（ 自動調節） 防結霜、防凝露中空 門框備電熱（自動調節）防結霜、防凝露裝置 門上備箱內照明燈（高效長壽LED 光源） | |
8.3 控制面板（在門上） | 控制器顯示屏 操作按鈕、超溫保護設定裝置
| |
8.4機械室機 | 械室中包含： 制冷機組、接排水裝置、風機、配電控制柜 加濕和測濕用水控制裝置 | |
8.5 配電控制柜 | 散熱風機 蜂鳴器 配電板 | |

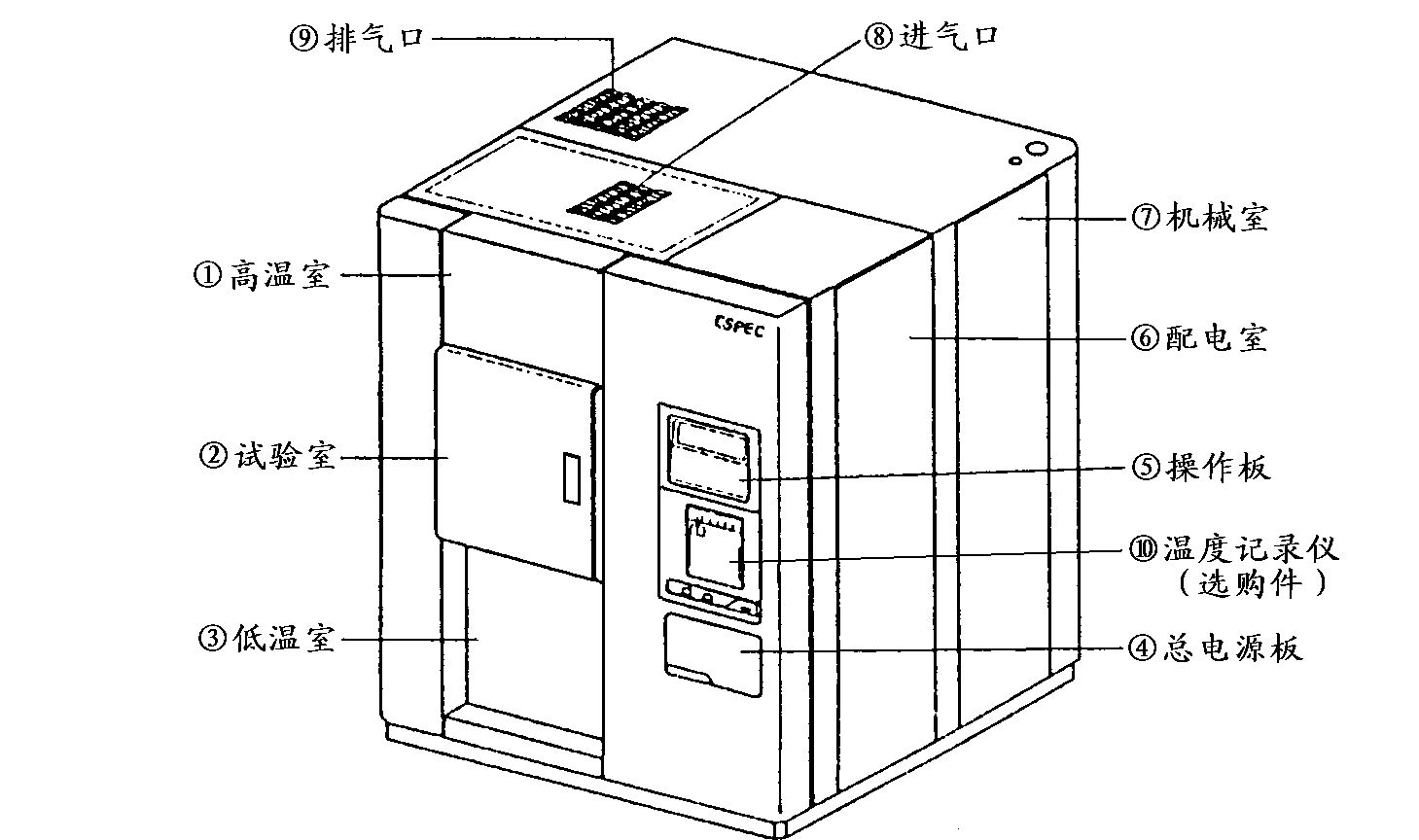

試驗箱的外觀結構圖 |
| |
九、JC-L型三箱式冷熱沖擊箱安全保護裝置 | ||
9.1. 制冷系統 | 壓縮機高低壓超壓保護 壓縮機電機過熱保護 壓縮機電機過流保護 冷凍油壓液鏡 制冷劑高低壓表 風冷型 | |
9.2. 試驗箱 | 可調式的超溫保護 試驗空間溫度熔斷絲 空氣調節通道極限超溫 風機電機過熱 箱內外氣壓平衡裝置 箱體門開門(運行中)提示報警 | |
十、JC-L型三箱式冷熱沖擊箱其他配置 | ||
電源線纜
試樣電源控制端子
資料 | 五芯（四芯電纜+保護接地線）電纜1 條（5 米長） 總電源漏電斷路器 繼電器觸點控制，AC380V、20A 以內（當正常運行時，觸點閉合； 當設備停機或故障時，觸點斷開） 強烈建議用戶使用該控制端子控制試驗樣品的通、斷電，確保 在設備故障或停機時與試驗樣品連接的電路被可靠切斷 提供中文版的用戶手冊和技術資料 | |
運輸 | 試驗箱主體結構為整體式 | |
使用條件 | 由用戶保證下列各項條件
| |
場地
| 地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵 附近沒有強電磁輻射源 設備附近備有排水地漏（距離制冷機組2 米以內）
| |
環境條件 | 溫度：+5℃～+35℃ 相對濕度：≤ 85%RH 氣壓：86 kPa～106kPa | |
電源 | AC(380±10)V (50±0.5)Hz 三相四線+保護地線 保護地線接地電阻小于4Ω；TN-S 方式供電或TT 方式供電 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且 此開關必須是獨立專門供本設備使用 | |
電源容量 對儲存環境的要求 | 21kw 設備不工作時，環境的溫度應保持0～+45℃（不結冰）以內 當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道 內的水結冰漲壞管道 | |
十一、JC-L型三箱式冷熱沖擊箱配置清單
序號 | 名稱 | 產地品牌 | 備注 |
1 | 控制器 | 韓國SAMWONTECH | TEMP8226S |
2 | 電磁接觸器 | 臺灣臺安 | CU-11 |
3 | 熱繼電器 | 臺灣臺安 | 8.5-12.5A |
4 | 中間繼電器 | 香港艾克斯 | MY2J |
5 | 計時器 | 日本CKC | AH3-3 |
6 | 超溫保護 | 臺灣志禾 | AT-350 |
7 | SSR | 香港艾克斯 | SR-D2525 |
8 | 冷凍油 | 美國冰熊 | 貳瓶 |
9 | 傳感器 | 瑞士羅卓尼克 | 5只 |
10 | 無熔絲開關 | 日本三菱 | 220V\50A |
11 | 循環風機 | 臺灣力大 | 220V60W |
12 | 風輪 | 臺灣建煜 | 6F×3 |
13 | 壓縮機 | 法國泰康 | 貳個 |
14 | 冷凝器 | 臺灣中力 | 9匹 |
15 | 冷凝風機 | 德國馬爾 | 220V350M |
16 | 油分離器 | 美國ALCO | 3個 |
17 | 干燥過濾器 | 丹麥丹佛斯 | DML053S |
18 | 膨脹閥 | 丹麥丹佛斯 | NEL220 |
19 | 電磁閥 | 日本鷺宮 | NEV220V |
20 | 高低壓開關 | 日本鷺宮 | DNS-D306S |
21 | 扳式熱交換器 | 臺灣高力 | 9匹 |
22 | 蒸發器 | 臺灣中力 | 9匹 |
23 | 制冷劑 | 美國杜邦 | R404A，R23 |
24 | 加熱器 | 臺灣隆星 | AC380V8.5W |
25 | 油壓開關 | 日本鷺宮 | R23系統采用 |
26 | 外箱材質 | SUS304光亮不銹鋼 | 整機外殼 |
27 | 內箱材質 | SUS304光亮不銹鋼 | 整機內箱 |
-
